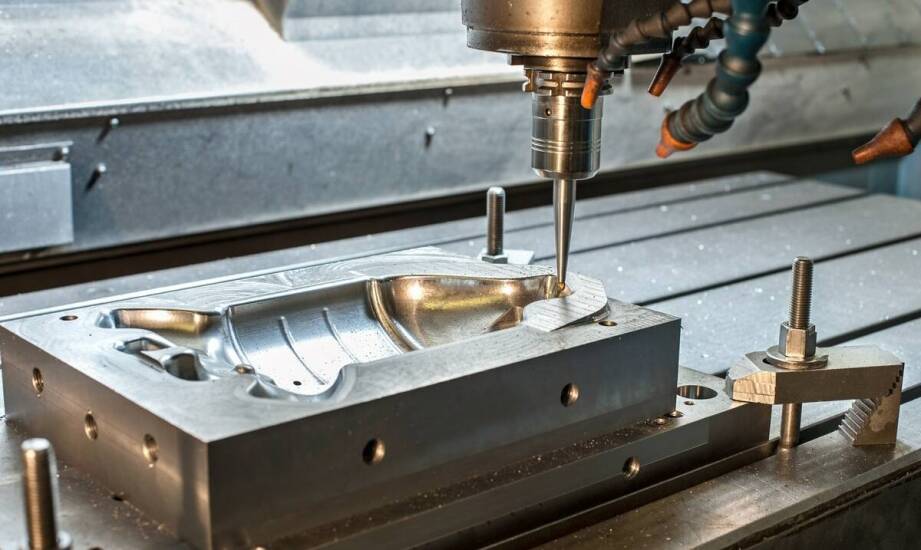

Kiedy detal maszynowy jest gotowy do frezowania CNC i nie wymaga przeróbek projektu

Rysunek techniczny detalu maszynowego często wydaje się kompletny na ekranie komputera. Zawiera precyzyjne wymiary, wyznaczone osie symetrii oraz szczegółowe notatki konstruktora. Zanim jednak projekt trafi na maszyny, wymaga rygorystycznej analizy wykonalności pod kątem rzeczywistej produkcji. Teoretycznie bezbłędny model CAD może okazać się niezwykle trudny do wyprodukowania ze względu na fizyczne ograniczenia narzędzi skrawających. O ostatecznym powodzeniu zlecenia decyduje zbiór twardych danych wejściowych. Należą do nich całościowa geometria elementu, rygorystyczne tolerancje wymiarowe sięgające do ±0,01 mm oraz specyfika wybranego materiału konstrukcyjnego. Obróbka twardych stopów stali przebiega inaczej niż skrawanie miękkiego aluminium, gdzie uzyskanie stanu powierzchni na poziomie Ra 1,6–3,2 µm wymaga zastosowania zupełnie innych parametrów. Ocenie technologicznej podlega również planowana liczba sztuk. Narzędzia i strategie dobrane dla pojedynczego prototypu mocno różnią się od podejścia do opłacalnej produkcji seryjnej.

Ograniczenia geometrii wymuszające korektę projektu

Weryfikacja technologiczna modelu regularnie ujawnia elementy zmuszające konstruktora do wprowadzenia korekt jeszcze przed napisaniem pierwszej linijki programu na maszynę. Krytycznym punktem analizy pozostaje zawsze grubość projektowanych ścianek. Zbyt cienkie przegrody, schodzące poniżej 0,8 mm w elementach metalowych, mają tendencję do wpadania w rezonans pod wpływem sił skrawania. Skutkuje to silnymi wibracjami oraz nieodwracalną deformacją materiału podczas obróbki. Zamiast ryzykować uszkodzenie całej partii próbnej, technolog zazwyczaj stanowczo sugeruje lokalne pogrubienie newralgicznych sekcji modelu.

Kolejnym poważnym wyzwaniem pozostają ostre narożniki wewnętrzne. Okrągłe narzędzie obrotowe siłą rzeczy nie wygeneruje ostrego kąta prostego wewnątrz frezowanej kieszeni. Konstruktor musi świadomie uwzględnić promień narożnika co najmniej równy średnicy użytego frezu, co w realiach warsztatowych oznacza minimum 0,5 mm. Próba wymuszenia absolutnie ostrych kątów wiązałaby się z koniecznością zastosowania dodatkowej obróbki elektroerozyjnej, co drastycznie podnosi koszty. Podobnie sytuacja wygląda w przypadku głębokich wybrani w materiale, przekraczających czterokrotność średnicy narzędzia. Trudności z bezpiecznym odprowadzaniem wiórów z głębokich stref obniżają stabilność całego procesu.

Rozwiązanie tych problemów opiera się na dokładnych symulacjach w środowisku CAM przed uruchomieniem wrzeciona. Nowoczesny park maszynowy integruje zaawansowane systemy planowania ścieżki z precyzyjnymi centrami obróbczymi. Takie cyfrowe środowisko pozwala zaplanować proces osiągający powtarzalność rzędu 0,005–0,01 mm już od pierwszej sztuki. Optymalizacja geometrii pod kątem faktycznych możliwości maszyny gwarantuje, że prototyp i późniejsza krótka seria zachowają ścisłą identyczność wymiarową.

Dokumentacja i kontrola jakości przed wdrożeniem do produkcji

Wyprodukowanie skomplikowanych komponentów dla branży maszynowej i motoryzacyjnej nie kończy się w momencie zdjęcia detalu ze stołu roboczego. Równie istotnym etapem jest weryfikacja wymiarowa, która autoryzuje rzetelność wykonanej pracy. Przedsiębiorstwa zlecające frezowanie CNC na Śląsku oczekują nie tylko fizycznego elementu, ale też pełnej przejrzystości każdego etapu produkcji. Ścisła kontrola techniczna opiera się na zaawansowanych pomiarach wykorzystujących współrzędnościowe maszyny pomiarowe CMM. Urządzenia te generują obiektywne dane o ostatecznej zgodności wykonanego detalu z wejściowym modelem CAD.

Firma Tok-Frez z Gliwic dostarcza swoim partnerom biznesowym szczegółowe protokoły pomiarowe stanowiące bezsporny dowód zachowania zadanych tolerancji. Wymóg takiego precyzyjnego raportowania jest normą w mocno uregulowanym przemyśle motoryzacyjnym. Klienci z tego sektora muszą utrzymywać pełną identyfikowalność każdej partii wprowadzanych komponentów. Zarządzanie dokumentacją obejmującą wyniki pomiarów 3D zapobiega kosztownym odrzutom na liniach montażowych.

Odbiorcy z branży energetycznej regularnie wymagają dostarczenia certyfikatów potwierdzających zgodność parametrów z obowiązującymi normami wymiarowymi ISO. Rygorystycznej weryfikacji podlegają również operacje uzupełniające główny proces, do których zalicza się gwintowanie zewnętrzne i wewnętrzne oraz końcowe szlifowanie płaszczyzn. Precyzyjny raport z przeprowadzonej kontroli jakości bezpośrednio chroni producenta urządzeń przed awarią sprzętu.

Pełna gotowość skomplikowanego detalu do obróbki nie wynika wyłącznie z samej wizji przestrzennej projektanta. Decyduje o niej pełna spójność między wirtualnym rysunkiem wykonawczym, właściwościami fizycznymi wybranego stopu i twardymi wymogami środowiska produkcyjnego. Pominięcie etapu analizy wykonalności prowadzi do wielokrotnych poprawek programu oraz znacznego wydłużenia czasu oczekiwania na pierwszą zgodną sztukę. Ścisła współpraca doświadczonego personelu operatorskiego z inżynierem na etapie planowania pozwala wcześnie wyeliminować błędy geometryczne w modelu. Obróbka skrawaniem zachowuje swoją techniczną i ekonomiczną rację bytu tylko wtedy, gdy projekt od samego początku szanuje prawa fizyki.
