Dlaczego docisk na końcu rzędu modułów decyduje o pracy całej instalacji PV

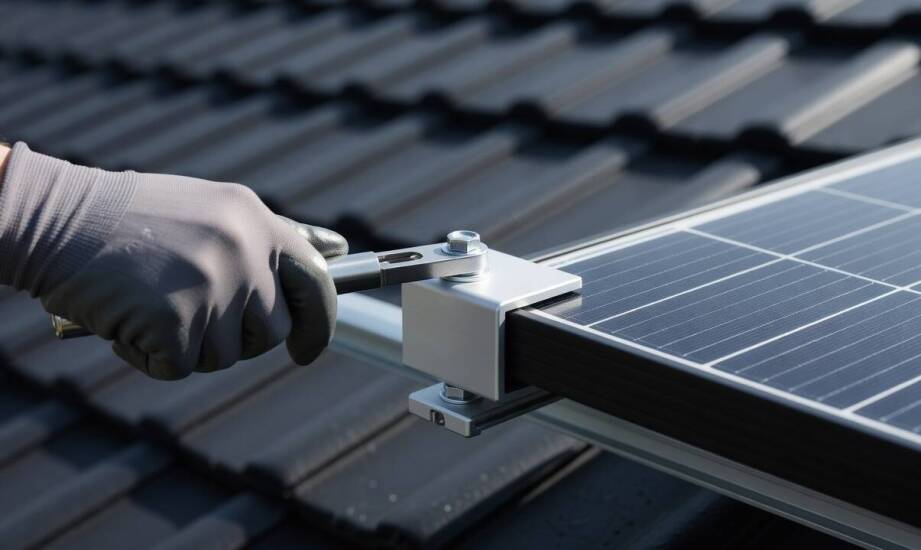

Klemy aluminiowe na końcu rzędu modułów fotowoltaicznych wydają się z pozoru zwykłym elementem mocującym. Ich rola w przenoszeniu sił wiatru i pracy termicznej modułów decyduje jednak o stabilności całej instalacji. Skrajne obrzeża konstrukcji przyjmują największe uderzenia podmuchów wietrznych w trakcie gwałtownych zjawisk pogodowych. Niewłaściwy docisk w tym miejscu powoduje mechaniczne problemy, które szybko przenoszą się na sąsiednie panele.

Wpływ stopu aluminium oraz anodowania na korozję

Stosowane w instalacjach słonecznych klemy aluminiowe poddaje się procesowi anodowania. Zabieg ten zwiększa grubość naturalnej warstwy tlenkowej, co skutecznie chroni powierzchnię przed korozją atmosferyczną. W bezpośrednim kontakcie ze stalą nierdzewną szyn nośnych lub śrub ryglujących, surowe aluminium zachowuje się jak anoda. Naruszenie powłoki ochronnej grozi szybkim rozwojem korozji galwanicznej w obecności wilgoci. Anodowanie znacznie opóźnia ten proces, o ile monterzy dobiorą w pełni kompatybilne elementy łączeniowe.

Skrajne uchwyty montażowe różnią się od wariantów środkowych mechanizmem zamykania rzędu paneli. Dociskają one ramę modułu wyłącznie z jednej strony, opierając się z drugiej bezpośrednio na profilu konstrukcyjnym. Z kolei elementy środkowe łączą dwie sąsiednie ramy i utrzymują między nimi z góry określony odstęp dylatacyjny. Różnica w budowie decyduje o rozkładzie obciążeń mechanicznych w poszczególnych strefach dachu. Moduł brzegowy musi samodzielnie stawiać opór siłom zrywającym, dlatego jakość zastosowanego chwytu ma tam krytyczne znaczenie dla bezpieczeństwa całego poszycia.

Panele fotowoltaiczne nieustannie pracują pod wpływem skrajnych zmian temperatury. Latem metalowe ramy nagrzewają się i rozszerzają, a zimą kurczą, co wymusza zachowanie odpowiednich luzów kompensacyjnych sięgających często kilkunastu milimetrów na cały rząd. Prawidłowo zamontowany element końcowy absorbuje część powiązanych z tym naprężeń. Utrzymuje on panel we właściwym położeniu, nie pozwalając na niebezpieczne przesunięcia w obrębie szyny bazowej. Brak uwzględnienia pracy termicznej materiału grozi wygięciem profili aluminiowych i trwałym uszkodzeniem całej sekcji dachowej.

Skutki niewłaściwego docisku oraz kompatybilność z ramą

Zbyt słaby lub nierównomierny zacisk powoduje mikroruchy modułów podczas silnych wiatrów. Zjawisko to prowadzi do powstawania uciążliwego hałasu i powolnego luzowania połączeń gwintowanych w obrębie szkieletu. Długotrwałe drgania wywołują również niewidoczne gołym okiem mikropęknięcia w strukturze ogniw krzemowych. Producenci komponentów określają dokładny moment dokręcania uchwytów, który waha się od kilku do kilkunastu niutonometrów. Parametr ten zależy od specyfiki konkretnego rozwiązania technicznego i wymaga zastosowania profesjonalnego klucza dynamometrycznego podczas prac montażowych.

Nowoczesne moduły słoneczne posiadają ramy o bardzo zróżnicowanych wymiarach przekroju. Wymusza to stosowanie uchwytów o szerokich zakresach regulacji, obejmujących nierzadko grubości od 27 do nawet 50 milimetrów. Zastosowane detale mocujące muszą idealnie przylegać do krawędzi panelu oraz pasować do wpustu szyny aluminiowej. Brak odpowiedniej regulacji skutkuje niedostatecznym dociśnięciem ramy lub uszkodzeniem jej delikatnej struktury nośnej.

Skraj rzędu paneli wymaga zamknięcia układu, które skutecznie chroni zewnętrzne moduły przed poderwaniem. Zadanie to spełniają detale wycinane z wytrzymałych profili konstrukcyjnych. Ich długość i dokładna geometria zależą bezpośrednio od wymagań technicznych wybranego systemu nośnego. Praktyka rynkowa doświadczonych importerów, do których należy firma METFIX, udowadnia konieczność idealnego spasowania otworów z rozmiarem śrub imbusowych. Pozwala to na solidne zablokowanie konstrukcji bez ryzyka zerwania gwintu podczas ostatecznego ryglowania rzędu.

Trwałość montażu fotowoltaicznego zależy od spójności całego układu mechanicznego. Fundamentalne znaczenie ma właściwy dobór materiału, jego odporność na korozję oraz precyzyjna siła zacisku w zmiennych warunkach środowiskowych. Bezawaryjna praca instalacji wymaga ścisłego przestrzegania instrukcji producenta systemu nośnego na każdym etapie budowy. Nawet najdrobniejsze zaniedbanie na krawędzi pola paneli wpływa negatywnie na stabilność całej elektrowni słonecznej, co prowadzi do niebezpiecznych awarii i kosztownych przerw w produkcji energii.
